系统说明：
91视频污污APP下载定位漏液检测系统，由控制器、引出线、感应线及相关配件构成。

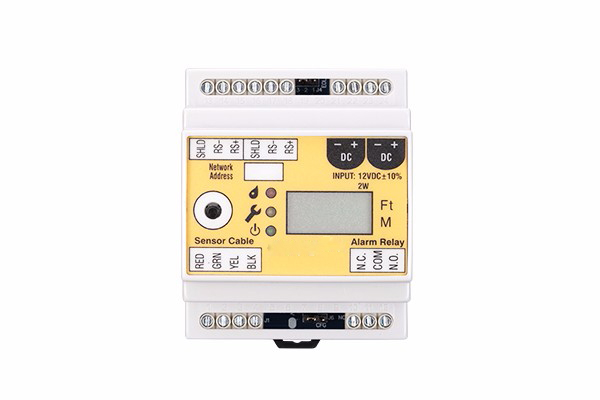

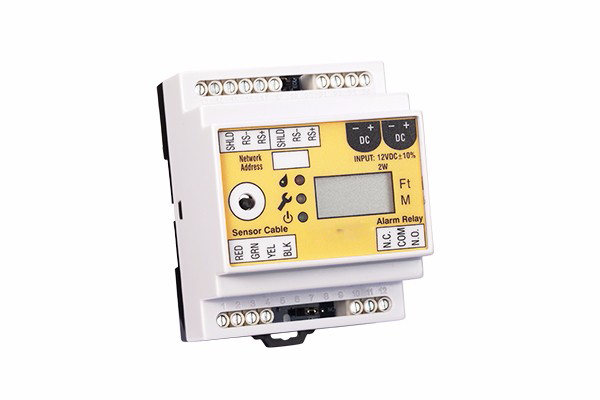

定位测漏控制器SPD-PC3A可依据继电器输出信号来控制外围设备如声光报警器、电话拨号器、开关量采集模块、短信模块等工作。感应线连接RED、GRN、YEL、BLK处，对应继电器输出信号为NO、COM、NC。为避免损坏SPD-PC3A定位测漏控制器，应保留设备原包装，直至准备安装时再予以拆封。
安装条件：
1请将控制器安装于牢固的室内采集箱或机柜等易于维护检查的场所，安装位置应避免高温高湿，震动，腐蚀性气体环境及其他电子杂讯干扰源等。
2、SPD-PC3A控制器扣装于标准的35毫米DIN导轨上，请在控制器电源断开的状态下进行接线。
3、SPD-PC3A控制器与控制系统之间最大接线范围1200米。如超出1200米，请向厂商咨询连线方法。
注意事项：
SPD-PC3A控制器为电子设备。应谨遵以下预防措施，以避免对电子部件造成损坏。
1、请勿对控制器进行改造或解体。
2、请不要用湿手接触控制器。
3、在安装机器前，请对控制器的额定电压及电源电压进行确认。
4、当使用控制器输出接点时，请对接点额定负载进行确认。
5、定期检查维护时请避免使用有机溶剂，应用干燥的棉纱进行擦拭。
6、避免接触金属锉屑、油脂、管道涂料及其它污染物。
接线步骤：
| 引出线 | 将引出线红、绿、黄、黑芯线分别接入控制器面板RED、GRN、YEL、BLK处，再接入四芯正螺纹结构的检测线缆 SPD1000。 |
| 信号输出 | 1组输出常开、常闭触点信号既可接入监控系统，也可用于控制报警设备输出报警信号，当需要控制大电流设备时，务必增加继电器（如需要，应再加上接触器）以拓展触点负载能力，否则会烧坏控制器。 |
| 电源 | 按端子标识接入24VAC/220VAC/12VDC/24VDC电源，电压过低不能正常工作、过高会烧坏控制器。 |
| 灵敏度 | 软件可调检测灵敏度。 |
| 安装 | 拉开导轨释放阀，将控制器SPD-PC3A水平置于DIN 35mm工业导轨上，再锁紧释放阀即可。 |
电源线和通信线的连接:
SPD-PC3A控制器采用额定电源。RS-485屏蔽双绞通讯线缆传输报警与状态信息，注意接口的正负方向。所有SPD-PC3A都具备2组RS485通讯端子，一组（源自监控主机系统）入站和一组（至下一个控制器）出站。将具体接法下图所示。
继电器输出连接:
SPD-PC3A控制器的继电器触点可用于本地或远程报警，或控制阀门等其它装置，也可与控制自动化系统触点输入连接。继电器仅针对泄漏报警工作，具有常开、常闭两种状态，用户可自由选择接出方式。
继电器输出信号见下表：
| 接线组合 | 报警情况 | 输出状态 |
| N.O.—COM | 无报警 | 断开 |
| 报警 | 闭合 | |
| 断电 | 断开 | |
| N.C.—COM | 无报警 | 闭合 |
| 报警 | 断开 | |
| 断电 | 闭合 |
引出线的连接:
调试说明:
控制器所有接线步骤完成后，即可按如下指导进行调试工作。
当接通控制器电源时，POWER指示灯亮绿色。当未亮灯时可能是由于出现装置异常等，请与本公司联系。
A、取少量的自来水（非净化处理水），将感应线浸没于水中，八秒钟后，继电器动作，LEAK指示灯亮红色，LCD屏显示漏水位置。若SERVICE指示灯亮黄色，为干扰报警，感应线浸水量太短。擦干线缆上的水后，继电器复位，LEAK指示灯灭，LED屏显示闪烁，按轻触按键复位LCD屏。
B、设置LCD屏显示：长按轻触按键可选择米或者英尺显示。
连接设置:
如果将SPD-PC3A集成于监控系统里，每一台SPD-PC3A均须具备一个独立的地址。厂商所交付的所有SPD-PC3A的网络地址均为199，因此，每个SPD-PC3A均须配置一个唯一的地址和与监控主机通信（上下端波特率必须相同）。
在设置SPD-PC3A网络地址时，需要做以下步骤：
1、将SPD-PC3A上电，并将通讯数据通过RS485转成RS232信号，接入PC机的指定串口。
2、打开配置软件如上图所示：
选择正确的串口号，点击“开始查找”后，软件能自动搜索并确定设备地址。再点击“开始监视”，此时控制器运行状态及数据返回栏里均会有相应的数据返回。
3、选择正确的串口号和地址后，然后将上位机与SPD-PC3A通讯连接成功，可通过写入新地址修改SPD-PC3A的地址。
感应线缆参数的设置:
由于各厂家的泄漏感应线缆的电参数会有不同，为保证测漏位置的准确性，须对不同品牌的泄漏感应线缆的电阻参数进行设置，具体步骤如下：
1、将泄漏感应线缆与终止端接好，引出线与泄漏感应线缆接好后，用万用表欧姆档测量黄线与黑线之间的电阻值；
2、测得电阻值除以感应线缆长度即得感应线缆的电阻率，单位转为毫欧/米；并在停止监视状态下，在软件界面的“回路电阻率”输入相应电阻率，再点击“开始监视”即可将电阻率值设入SPD-PC3A内。初始默认值为12.796。
维护与故障排除:
SPD-PC3A上有5个LED，分别代表：运行、测漏线缆或控制器故障、泄漏、通信（RX=接收，TX=发送）。SPD-PC3A通电并正常运行时，绿色的电源LED灯亮，表1列举了各种不同的指示灯状态情况及相应的可能纠正措施。表2列举了各种通信状态情况。
表1、SPD-PC3A运行状态LED灯
|
电源指示灯（绿）
|
闪烁
|
通电正常，闪烁周期3秒
|
|
|
灭/常亮
|
通电不正常或控制器故障
|
|
故障指示灯（橙）
|
闪烁
|
感应线没有正确接入或干扰报警，控制器故障
|
|
|
灭
|
测漏感应线正确接入
|
|
泄漏指示灯（红）
|
闪烁
|
有泄漏产生
|
|
|
灭
|
无泄漏产生
|
表2、SPD-PC3A通信状态LED灯
| TX（发送） | RX（接收） | 状态 |
| 闪烁 | 闪烁 | SPD-PC3A与主机进行正常通信 |
| 熄灭 | 闪烁 | SPD-PC3A从主机接收到信息，但无信息回传 |
| 熄灭 | 长亮 | RS485通讯线接错或通讯芯片故障 |
| 熄灭 | 熄灭 | SPD-PC3A没有与主机进行通讯 |
